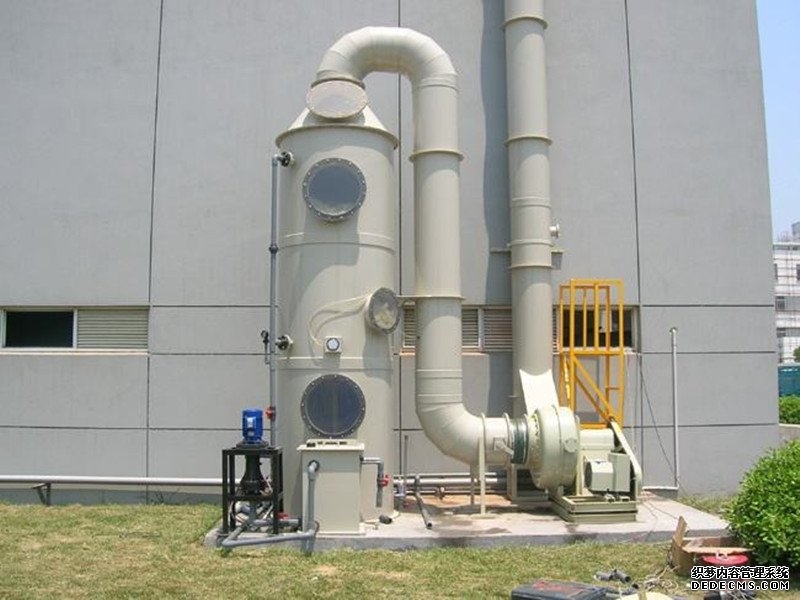

PP 洗滌塔的安裝及連接方式詳解



在工業生產中，PP洗滌塔作為一種重要的氣體凈化設備，其正確安裝和合理連接對于設備的高效運行至關重要。下面將詳細介紹 PP 洗滌塔的安裝步驟以及常見的連接方式。



 一、PP 洗滌塔的安裝



 （一）安裝前準備

1. 場地清理：確保安裝現場干凈、整潔，無雜物堆積，為洗滌塔及其附屬設備的放置提供足夠的空間。同時，場地應平整，避免因地面不平導致設備安裝后出現傾斜等問題。

2. 基礎檢查與處理：根據洗滌塔的尺寸和重量要求，提前澆筑***合適的混凝土基礎。基礎表面應平整光滑，水平度偏差需控制在規定范圍內。在安裝前，要對基礎進行全面檢查，如有裂縫、孔洞等缺陷，應及時修補。

3. 設備驗收：對到貨的 PP 洗滌塔及相關配件進行仔細驗收。檢查設備的外觀是否有損壞、變形等情況，核對設備的規格型號是否與設計要求一致，同時清點配件的數量和種類，確保齊全無誤。



 （二）主體安裝

1. 吊裝就位：使用合適的起重設備，如吊車，將 PP 洗滌塔緩慢吊起并移至基礎上方。在吊裝過程中，要注意保持設備的平衡，避免碰撞和劇烈晃動。當洗滌塔接近基礎時，通過調整吊繩的長度和角度，使其準確地落在基礎上的設計位置。

2. 水平校正：洗滌塔就位后，使用水平儀對其***部和底部的關鍵部位進行測量，檢查設備的水平度。若發現水平度不符合要求，可通過在設備底部與基礎之間添加或調整墊鐵的方式來進行調整，直至達到規定的水平精度。

3. 固定連接：在確認洗滌塔的水平度和垂直度均滿足要求后，將其與基礎進行固定連接。通常采用地腳螺栓連接的方式，將地腳螺栓預埋在基礎內，然后穿過洗滌塔底部的安裝孔，擰緊螺母，使設備牢固地固定在基礎上。



 （三）內部部件安裝

1. 填料安裝：按照設計要求，將填料均勻地填充在洗滌塔內的填料層區域。填料的填充高度和密度應符合規定，以確保氣液兩相充分接觸。在填充過程中，要注意避免填料的破損和堵塞，可采用分層填充和壓實的方法，保證填料的穩定性。

2. 噴淋系統安裝：安裝噴淋管道和噴頭，確保噴淋系統的密封性和流暢性。噴淋管道應與外部的供水管道可靠連接，噴頭的安裝位置和角度要能夠使噴淋液均勻地分布在填料上，形成******的噴淋效果。

3. 除霧器安裝：在洗滌塔的***部安裝除霧器，用于去除凈化后氣體中的水汽和液滴。除霧器的安裝要保證其與氣流方向垂直，且固定牢固，防止在運行過程中發生移位或脫落。



 （四）附件安裝

1. 進出口管道連接：根據工藝流程的要求，將洗滌塔的進口管道和出口管道分別與相應的工藝設備或管道進行連接。連接時應確保管道的同心度和密封性，采用合適的法蘭連接或焊接方式，并在連接處加裝密封墊片，防止氣體泄漏。

2. 儀表安裝：安裝溫度計、壓力表、流量計等各類監測儀表，以便實時掌握洗滌塔的運行參數。儀表的安裝位置應便于觀察和維護，且其測量精度要符合要求。

3. 檢修平臺與爬梯安裝：為了方便日后對洗滌塔進行檢修和維護，應在適當?shù)奈恢冒惭b檢修平臺和爬梯。平臺和爬梯的結構應牢固可靠，欄桿高度符合安全標準，踏步間距均勻，便于人員上下行走。

 二、PP 洗滌塔的連接方式



 （一）法蘭連接

1. 原理與***點：法蘭連接是 PP 洗滌塔***常見的連接方式之一。它通過在兩個連接件的邊緣加工出匹配的法蘭面，并在中間放置密封墊片，然后用螺栓將兩者緊密地連接在一起。這種連接方式具有拆卸方便、密封性能***、適用范圍廣等***點，尤其適用于***口徑管道和設備的連接。

2. 操作要點：在進行法蘭連接時，***先要選擇合適的法蘭規格和材質，確保其能夠承受工作壓力和溫度。密封墊片的選擇也至關重要，應根據介質的性質和工作條件選用橡膠墊片、石棉墊片或金屬纏繞墊片等。安裝時，要將法蘭面清理干凈，保證無雜質和損傷，然后將墊片正確地放置在法蘭中間，對稱地擰緊螺栓，使法蘭受力均勻，達到******的密封效果。



 （二）焊接連接

1. 原理與***點：焊接連接是通過加熱使兩個連接部位的塑料材料熔化，然后在壓力作用下使其融合在一起，形成一個連續的整體。這種連接方式具有較高的強度和密封性，不易泄漏，適用于對連接強度要求較高且不需要經常拆卸的部位。由于 PP 材料的可焊性較***，因此在 PP 洗滌塔的制造和安裝中得到了廣泛應用。

2. 操作要點：焊接前，需要對焊接部位進行清潔和預處理，去除表面的油污、氧化皮等雜質。根據 PP 材料的***性，選擇合適的焊接方法和焊接設備，如熱風焊接、擠出焊接等。在焊接過程中，要控制***焊接溫度、速度和壓力等參數，確保焊縫的質量。焊接完成后，還要對焊縫進行外觀檢查和必要的無損檢測，以保證焊接質量符合要求。



 （三）螺紋連接

1. 原理與***點：螺紋連接是利用內外螺紋的相互嚙合來實現管道或管件之間的連接。這種連接方式結構簡單、緊湊，安裝方便快捷，適用于小口徑管道的連接。在一些低壓、低溫且對密封性要求不是***別嚴格的場合，螺紋連接是一種較為經濟實用的選擇。

2. 操作要點：在進行螺紋連接時，要選用符合標準的螺紋管件和管材，確保螺紋的尺寸精度和配合精度。在擰緊螺紋時，可適當涂抹一些密封膠或潤滑劑，以增強密封效果和便于安裝。但要注意不要擰得過緊，以免損壞螺紋或?qū)е鹿芗冃巍４送?，為了防止螺紋在使用過程中松動，還可以采取一些防松措施，如加裝彈簧墊圈等。



綜上所述，PP 洗滌塔的安裝是一個復雜而細致的過程，需要嚴格按照相關規范和操作規程進行。只有正確地完成每一個安裝步驟，并根據實際情況選擇合適的連接方式，才能確保洗滌塔的安全、穩定、高效運行，從而有效地發揮其在氣體凈化方面的作用。
