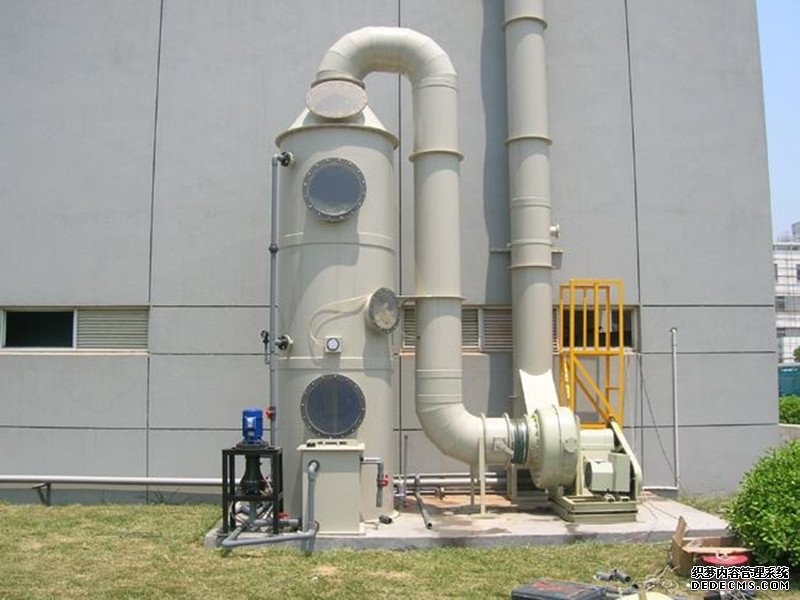

廢氣洗滌塔作為工業廢氣處理的關鍵設備，其結構強度和密封性直接影響處理效率與安全性。焊接作為核心制造工藝，需嚴格遵循規范流程并把控關鍵細節。以下從焊接步驟、材料準備、技術要點及質量控制等方面展開說明：
一、焊接前的準備
1. 材料選擇與檢驗
根據洗滌塔工作環境（如腐蝕性氣體、高溫等）選用匹配的焊材。例如，處理酸性廢氣時，塔體常用不銹鋼（如304/316L），焊條需匹配母材成分。
檢查母材與焊材的質量證明文件，確保無銹蝕、裂紋等缺陷。
2. 設備與工具準備
選用合適的焊接設備（如氬弧焊機、電焊機），并提前調試電流、電壓參數。
準備輔助工具：角磨機（打磨坡口）、焊道檢測尺、防毒面罩、滅火器材等。
3. 設計圖紙與坡口加工
按圖紙要求確定焊縫位置及坡口形式（V型、X型等）。通常板厚≥6mm時需開坡口，確保熔透深度。
采用機械加工或火焰切割后打磨，保證坡口表面平整、無氧化層。
二、焊接核心步驟
1. 定位焊與組對固定
按圖紙將筒節、封頭等部件組對，預留23mm間隙，用夾具固定。
進行間隔3050mm的定位焊，長度控制在1015mm，確保組對精度。
2. 打底焊與填充焊
打底焊：***先采用氬弧焊（TIG）保證根部成型質量，電流控制在80120A（視板厚調整），避免燒穿。
填充焊：多層多道焊接，每層厚度≤4mm，層間溫度≤150℃（防止晶間腐蝕）。
蓋面焊：調整焊槍角度至75°80°，勻速擺動，確保焊縫余高≤3mm且過渡平滑。
3. ***殊部位處理
法蘭與接管焊接：采用對稱分段焊，減少變形。先焊內側再焊外側，避免應力集中。
加強筋板焊接：從中心向四周輻射施焊，降低翹曲風險。
三、關鍵技術要點
1. 環境控制
焊接區域風速≤2m/s（戶外作業需搭擋風棚），濕度≤60%，防止氣孔產生。
低溫環境（＜5℃）需預熱至1520℃，焊后保溫緩冷。
2. 參數***化
不銹鋼焊接采用直流反接，碳鋼選用交流焊機；脈沖電流可減少熱影響區寬度。
示例參數：3mm不銹鋼板，氬氣流量810L/min，鎢極直徑2.4mm，鈰鎢針尖角度30°。
3. 變形預防
對稱施焊：如筒體縱縫采用雙人同步焊，環縫分4段逆向焊接。
剛性固定：使用胎具夾緊工件，焊后錘擊消除應力。
四、焊后處理與檢驗
1. 外觀檢測
目視檢查：焊縫無咬邊、未熔合、裂紋，余高符合GB/T 985標準。
滲透檢測（PT）：噴灑顯像劑，觀察是否有線性顯示缺陷。
2. 內部質量檢測
射線探傷（RT）：按JB/T 4730標準，Ⅱ級合格。重點檢測塔體環縫、接管角焊縫。
水壓試驗：充水至1.25倍工作壓力，保壓30分鐘無滲漏。
3. 防腐與清潔
清除飛濺物，酸洗鈍化不銹鋼焊縫（如316L材質），形成致密氧化膜。
補刷防腐涂層，確保與母材附著力＞5MPa。
五、安全注意事項
操作人員需持證上崗，穿戴阻燃服、***緣鞋及自動變光面罩。
密閉空間內焊接需強制通風，配備有害氣體檢測儀。
高處作業系安全帶，下方設置防火毯隔離火花。
通過以上系統化的焊接工藝管控，可保障廢氣洗滌塔的結構可靠性與耐腐蝕性能，延長設備使用壽命，同時滿足《壓力容器制造標準》（TSG 21）等法規要求。實際施工中應根據具體工況動態調整參數，并留存完整的焊接工藝記錄備查。
